納米材料具有傳統材料所不具備的奇異或反常的物理、化學特性，如原本導電的銅到某一納米級界限就不導電，原來絕緣的二氧化矽、晶體等，在某一納米級界限時開始導電。這是由于納米材料具有顆粒尺寸小、比表面積大、表面能高、原面原子所占比例大等特點，以及其特有的三大效應：表面效應、體積效應和量子效應。

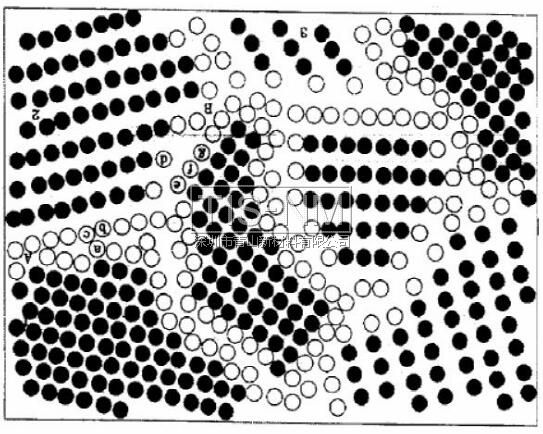

納米材料表面積效應

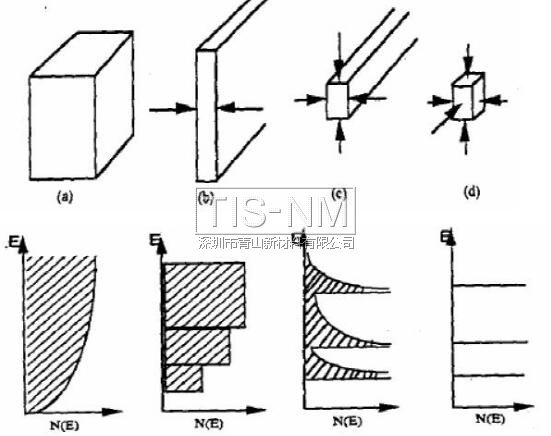

納米材料體積效應

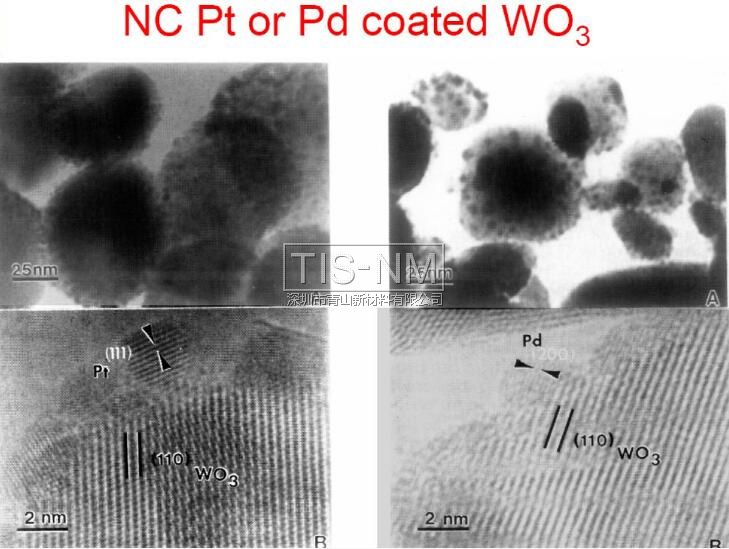

納米材料表面積效應

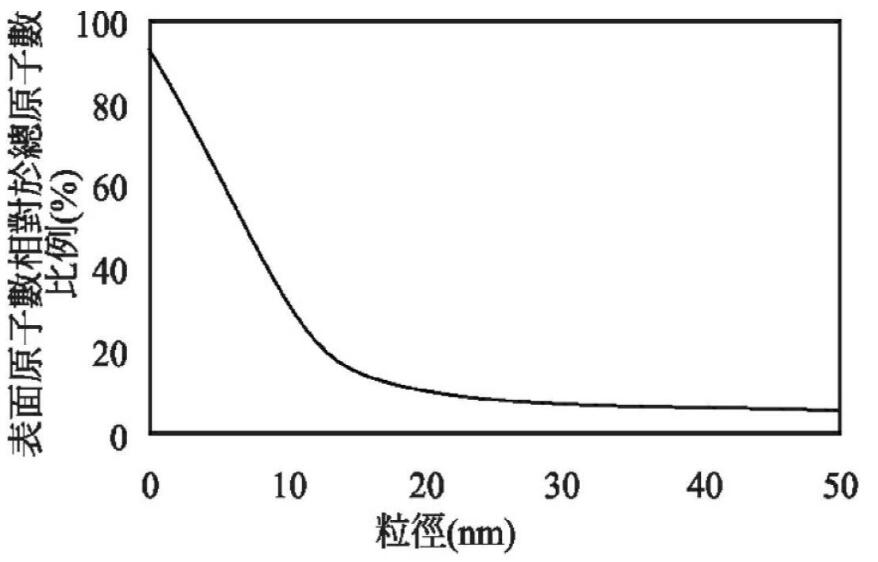

球形顆粒的表面積與直徑的平方成正比，其體積與直徑的立方成正比，故其比表面積（表面積/體積）與直徑成反比。隨著顆粒直徑變小，比表面積將會顯著增大，說明表面原子所占的百分?jǐn)?shù)將會顯著地增加。對直徑大于0.1微米的顆粒表面效應可忽略不計，當尺寸小于0.1微米時，其表面原子百分?jǐn)?shù)激劇增長，甚至1克納米微顆粒表面積的總和可高達100米²，這時的表面效應將不容忽略。

納米微顆粒的表面與大塊物體的表面是十分不同的，若用高倍電子顯微鏡對金納米微顆粒（直徑為2x10^-3微米）進行攝像，實時觀察發現這些顆粒沒有固定的形態，隨著時間的變化會自動形成各種形狀（如立方八面體，十面體，二十面體晶等），它既不同于一般固體，又不同于液體，是一種準固體。在電子顯微鏡的電子束照射下，表面原子仿佛進入了“沸騰”狀態，尺寸大于10納米后才看不到這種顆粒結構的不穩定性，這時微顆粒具有穩定的結構狀態。

微顆粒的表面具有很高的活性，在空氣中金屬顆粒會迅速氧化而燃燒，如要防止自燃，可采用表面包覆或有意識地控制氧化速率，使其緩化生成一層極薄而致密的氧化層，確保表面穩定化。利用表面活性，納米微顆?？赏蔀樾乱淮母咝Т呋瘎┮约暗腿埸c(diǎn)材料。

粒子尺度越小，顆粒中的原子或分子的數量越大。

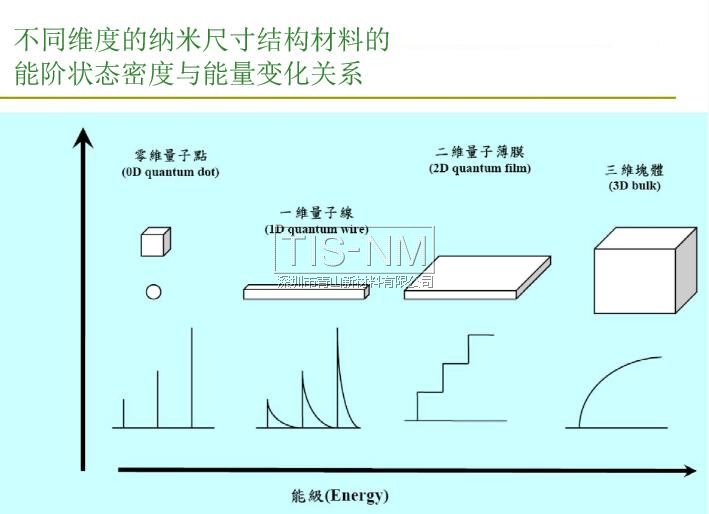

納米材料的量子效應——量子尺寸效應

各種元素的原子具有特定的光譜線，如鈉原子具有黃色的光譜線。原子模型與量子力學已用能級的概念進行了合理的解釋，由無數的原子構成固體時，單獨原子的能級就并合成能帶，由于電子數目很多，能帶中能級的間距很小，因此可以看作是連續的，從能帶理論出發成功地解釋了大塊金屬、半導體、絕緣體之間的聯系與區別，對介于原子、分子與大塊固體之間的納米微顆粒而言，大塊材料中連續的能帶將分裂為分立的能級：能級間的間距隨顆粒尺寸減小而增大。當熱能、電場能或者磁場能比平均的能級間距還小時，就會呈現一系列與宏觀物體截然不同的反常特性，稱之為量子尺寸效應。例如，導電的金屬在納米微顆粒時可以變成絕緣體，磁矩的大小和顆粒中的電子是奇數還是偶數有關，這就是量子尺寸效應的宏觀表現。因此，對超微顆粒在低溫條件下必須考慮量子效應，原有的宏觀規律已不再成立。

納米材料的量子效應——宏觀量子隧道效應

電子具有粒子性又具有波動性，因此存在隧道效應。近年來，人們發現一些宏觀物理量，如微顆粒的磁化強度、量子相干器件中的磁通量等亦顯示出隧道效應，稱之為宏觀的量子隧道效應。量子尺寸效應、宏觀量子隧道效應將會是未來微電子、光電子器件的基礎，或者它確立了現存微電子器件進一步微型化的極限，當微電子器件進一步微型化時必須要考慮上述的量子效應。

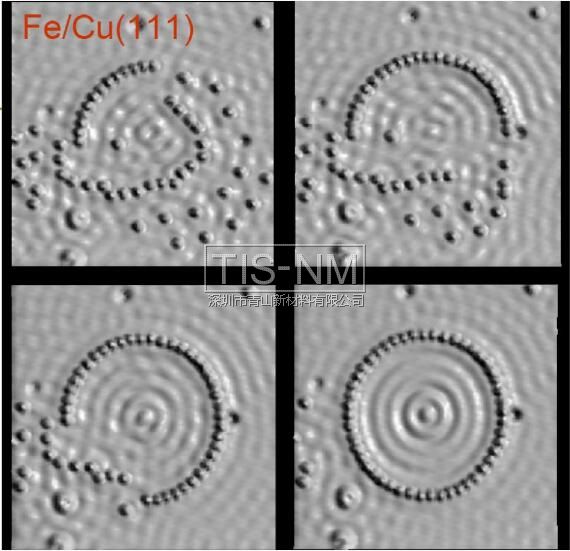

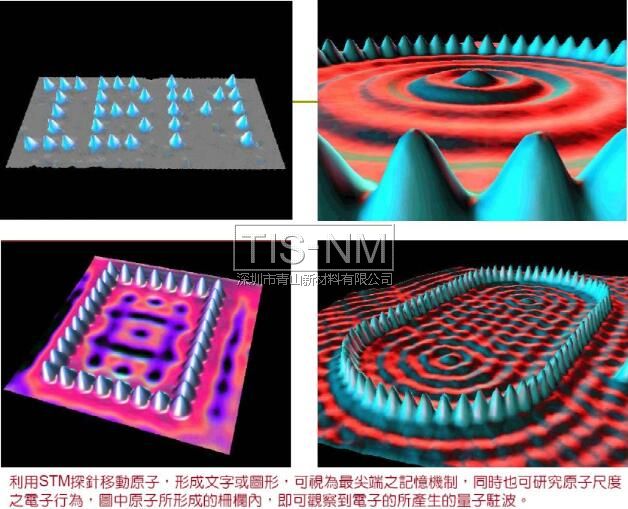

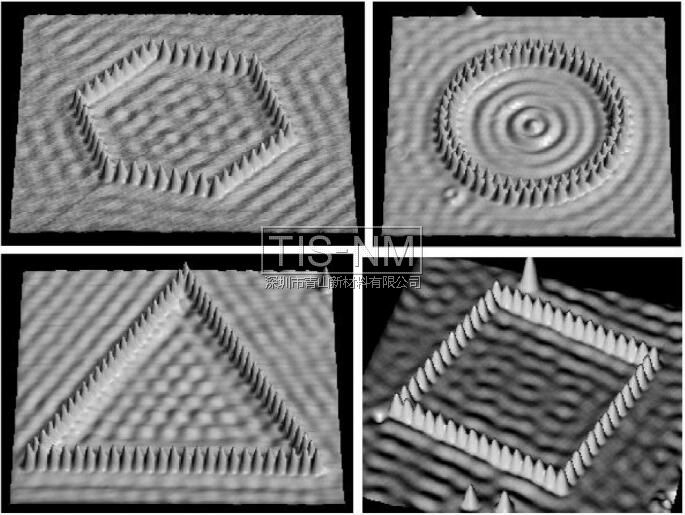

例如，在制造半導體集成電路時，當電路的尺寸接近電子波長時，電子就通過隧道效應而溢出器件，使器件無法正常工作，經典電路的極限尺寸大概在0.25微米。目前研制的量子共振隧穿晶體管就是利用量子效應制成的新一代器件。如利用STM探針移動原子，形成文字或圖形并觀察到電子的所產生的量子駐波。

不同粒徑的銅粒子的質量、每一粒子內所含的原子總數、以該微粒子為單元組成1克銅材所需的總粒子數、在此單位質量的銅材中所有粒子的表面積總合、和總表面積能量等物理量的理論估算值

不同粒徑的微粒中所含的原子總數、表面原子數所占的比例、和呈現粒子特性的主要效應

納米粒子的反常特性

▇傳統金屬不論體積大小均屬于導體材料，但納米級的金屬微粒在低溫時，由于量子尺寸效應所產生的電子能級離散，使不再具導體性質，由于量子尺寸效應所產生的電子能級離散，使不再具導體性質，而轉變?yōu)槌尸F(xiàn)電絕緣性的材料。

▇一般PbTiO3,BaTiO3,和SrTiO3等具類鈦酸鋇結構（perovskite-like structure）的氧化物均是典型的鐵電材料（ferroelectric materials），但當這些氧化物的粒子尺寸進入納米數量級后，鐵電性質逐漸消失，最后會變成順電體(paraelectricity)。

▇鐵磁性物質的粒徑當進入納米級（< 5 nm）尺寸后，由于磁粒中的磁區結構由多疇區態(multi-domain states)轉變成單疇區態（single-domain states），使得磁性納米微粒于是顯示極強的順磁效應，即呈現超順磁性。

▇由傳統微粒燒結而得的陶瓷結構體內，原子之間是以強而有力的典型共價鍵鍵結在一起，但若是使用粒徑僅為十幾納米的氮化矽（Si3N4）納米微粒所組成的納米陶瓷結構，則納米粒表面已不再具有典型的共價鍵特微，且界面間的鍵結構出現部分極性，使得在交流電下所測得的復數交流電阻（complex ac resistance）值很小。

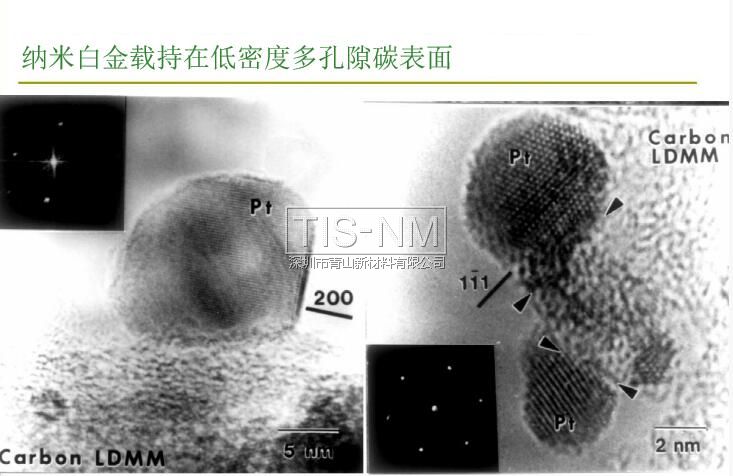

▇傳統的鉑（Pt）材料是為銀色，且具化學性質極為穩定的惰性貴重金屬。若制成納米微料，則其外觀會由銀色轉變?yōu)楹谏时环Q為鉑黑。且因尺寸效應和大比例的表面積效應使之從惰性物質轉變成為活性極好的催化劑。

▇一般金屬的色澤是由于可見光照射到金屬表面，因?qū)Σ煌囟úㄩL的可見光產生反射后，而呈現出各種美麗光澤所得的特征顏色。然而，由于小尺寸和表面效應的存在，使得納米金屬微粒的表面對所有可見光具有極強的吸收能力，致使納米金屬微粒對可見光的反射能力顯著地下隆許多，甚至下降至1%以下。

▇由較寬化的吸收光譜測量結果發現，納米微粒所組成的納米固體材料不同波長的可見光具有均勻一致的吸收性，譬如納米復合多層膜結構材料在7~17GHz頻率范圍內的吸收峰高達14dB，而在10dB水平的吸收頻寬則可寬達2GHz。

▇晶粒尺寸約為6 nm的納米Fe晶體的斷裂強度相較于一般多晶形（polycrystal）的Fe塊體材料高了12倍之多。

▇納米Cu晶體的自擴散（self-diffusion rate）是傳統Cu晶體的1016至1019倍之多;而納米Cu粒子在晶界處的原子擴散率也高達傳統Cu晶體的103倍。

▇納米Ag晶體作為稀釋致冷機（diluted refrigenerator）的熱交換器效應較傳統Ag材料高30%。

▇納米磁性金屬的磁化率值比普通磁性金屬高20倍以上，但飽和磁矩比普通磁性金屬低。

納米材料的光學性質——寬頻強吸收特性

當黃金被細分到小于光波波長的尺寸時，即失去了原有的寶貴光澤而呈黑色。事實上，所有的金屬在納米微顆粒狀態都呈現為黑色。尺寸越小，顏色愈黑，銀白色的鉑（白金）變成鉑黑，金屬鉻變成鉻黑。由此可見，金屬納米顆粒對光的反射率很低，通?？傻陀?%，大約幾微米的厚度就能完全消光。利用這個特性可以作為高效率的光熱、光電等轉換材料，可以高效率地將太陽能轉變?yōu)闊崮?、電能。也可?yīng)用于紅外敏感元件、紅外隱身技術等。

納米材料的光學性質——吸收帶藍移

當粒徑小到某一值時，金屬費米能階附近的電子能階發生離散，而半導體的能隙變寬。根據九保理論，當δ>KBT時才會產生能級離散。據此可估算1K時，Ag粒子do<14nm時即出現離散，由導體變?yōu)榻^緣體。當溫度提升時，離散臨界尺寸do變小。此即量子尺寸效應，能隙變寬為納米微粒子吸收帶[藍移]的合理解釋。

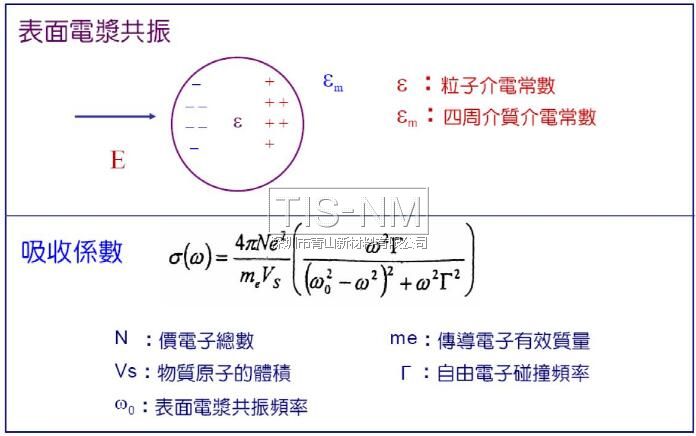

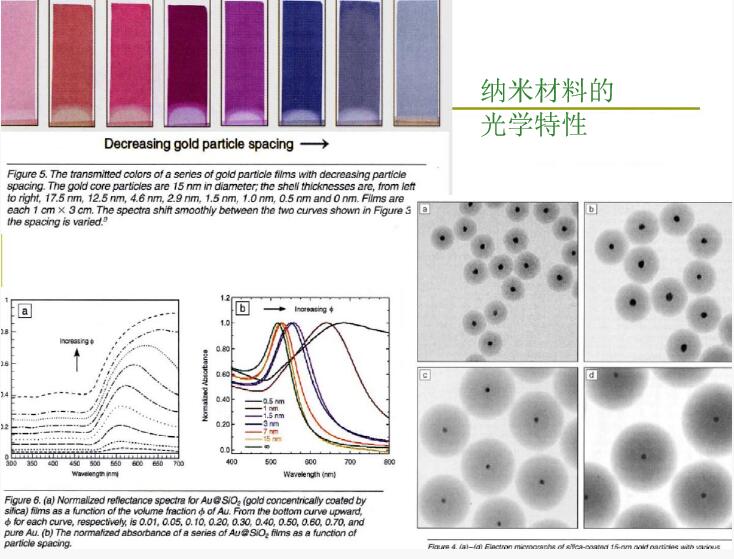

納米材料的光學性質

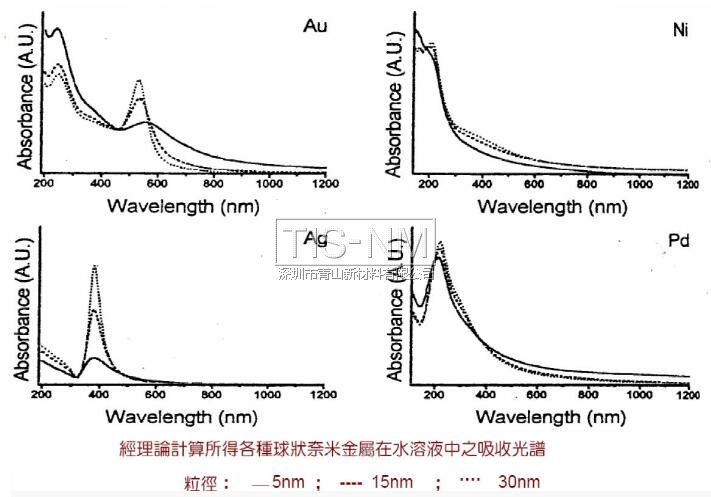

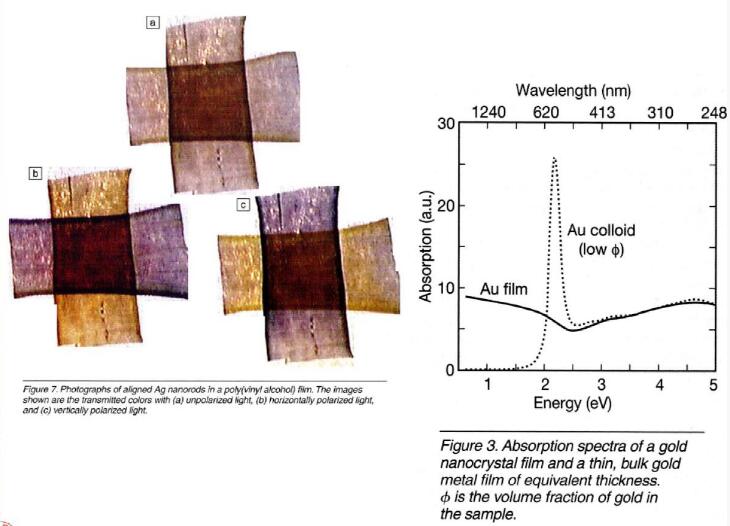

納米材料的吸收光譜特性

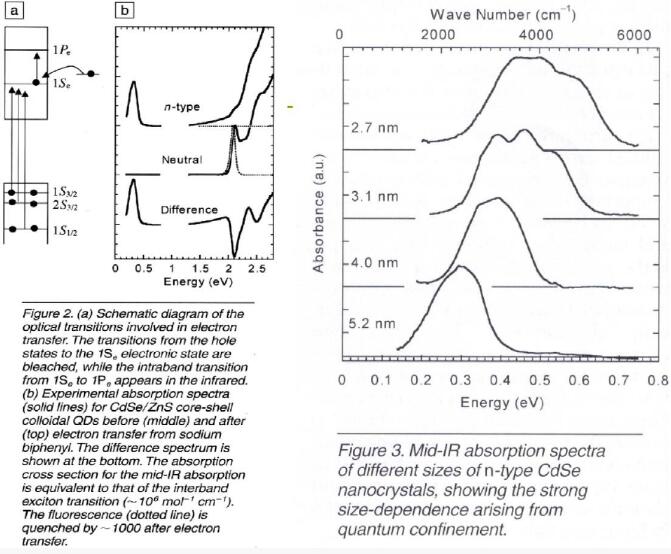

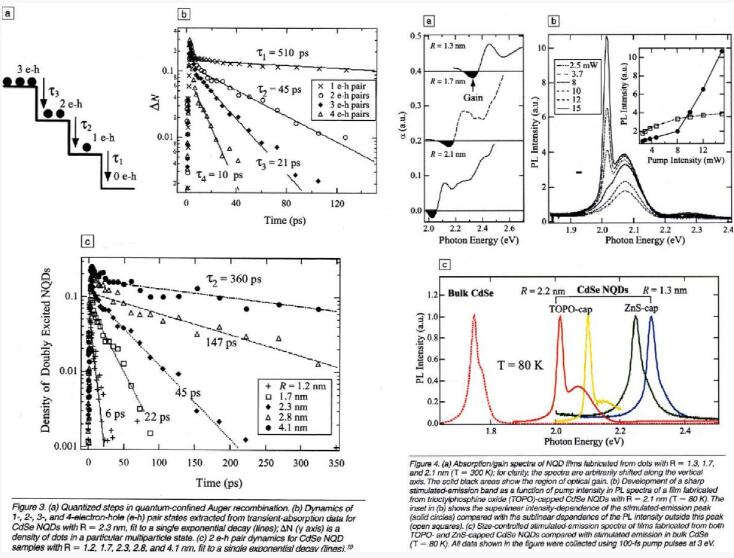

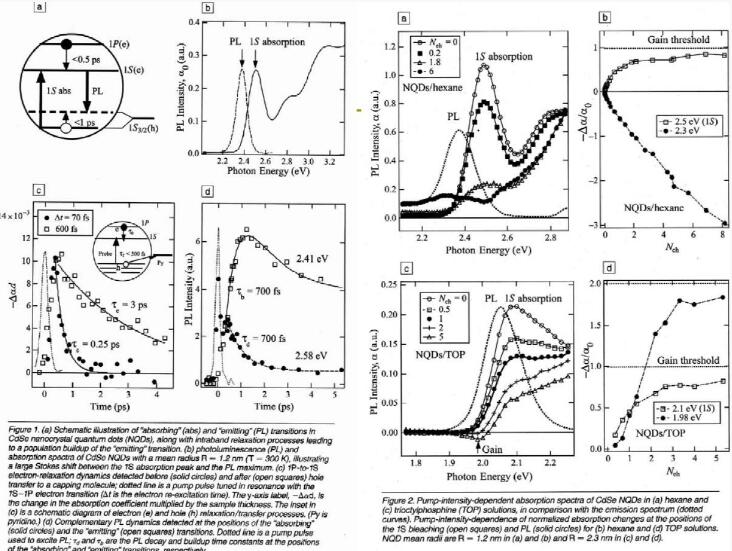

納米材料的光學性質——半導體粒子發光特性

本文地址：http://www.ypai.cc/html/jishuyanfa/110.html

納米材料的特殊磁學性質

人們發現鴿子、海豚、蝴蝶、蜜蜂以及生活在水中的趨磁細菌等生物體中存在納米微磁性顆粒，使這類生物在地磁場導航下能辨別方向，具有回歸的本領。磁性納米微顆粒實質上是一個生物磁羅盤，生活在水中的超磁細菌依靠它游向營養豐富的水底。通過電子顯微鏡的研究表明，在超磁細菌體內通常含有直徑約為2x10^-2微米的磁性氧化物顆粒。

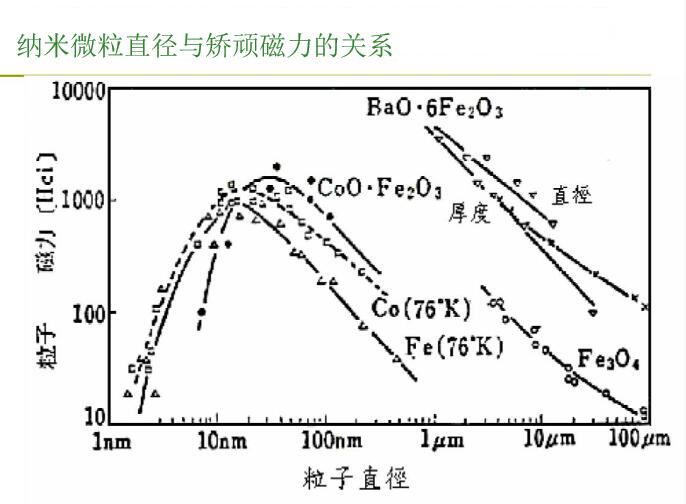

小尺寸的納米微顆粒磁性與大塊材料顯著的不同，大塊的純鐵矯頑力約為80 Oe，而當顆粒尺寸減小到2x10-2微米以下時，其矯頑力可增加1千倍，若進一步減小其尺寸，大約小于6x10-3微米時，其矯頑力反而降低到零，呈現出超順磁性。利用磁性納米顆粒具有高矯頑力的特性，已做成高儲存密度的磁記錄磁粉，大量應用于磁帶、磁盤、磁卡及磁性鑰匙等。利用超順磁性，人們已將磁性超微顆粒制成用途廣泛的磁性液體。

納米材料的力學特性

陶瓷材料在通常情況下呈脆性，然而由納米微顆粒壓制成的納米陶瓷材料卻具有良好的韌性。因?yàn)榧{米材料具有大的介面，介面的原子排列是相當混亂的，原子在外力變形的條件下很容易遷移，因此表現出甚佳的韌性與一定的延展性，使陶瓷材料具有新奇的力學性質。

美國學者報道氟化鈣納米材料在室溫下可以大幅度彎曲而不斷裂。研究表明，人的牙齒之所以具有很高的強度，是因?yàn)樗怯闪姿徕}等納米材料構成的。呈納米晶粒的金屬要比傳統的粗晶粒金屬硬3-5倍。至于金屬—陶瓷等復合納米材料則可在更大的范圍內改變材料的力學特性，其應用前景十分寬廣。

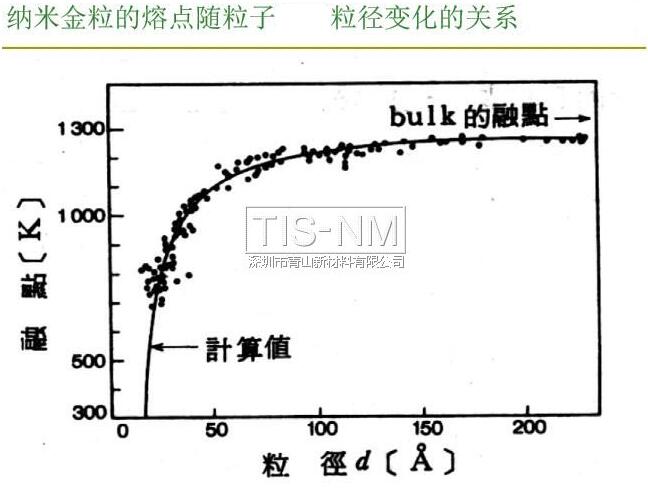

納米微粒在低溫下燒結起始的實例

納米材料的其它特性

▇提高自擴散性-高晶界密度8nm銅自擴散系數高于塊材約一千倍

▇較高比熱-晶格振動較易6 nm Pd于150K及302K時的比熱分別較塊材多29%和53%
