納米材料概述

一、納米科技的誕生

著名物理學家、諾貝爾獎獲得者理查德●費曼憧憬說：“如果有一天可以按人的意志安排一個個原子，將會產生怎樣的奇跡？”——小尺寸大世界

費曼預言，人類可以用小的機器制作更小的機器，最后將變成根據人類意愿逐個地排列原子，制造“產品”，這是關于納米技術最早的夢想。七十年代，科學家開始從不同角度提出有關納米科技的構想。

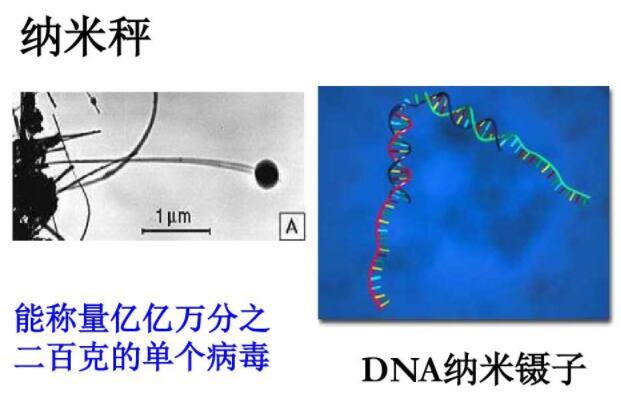

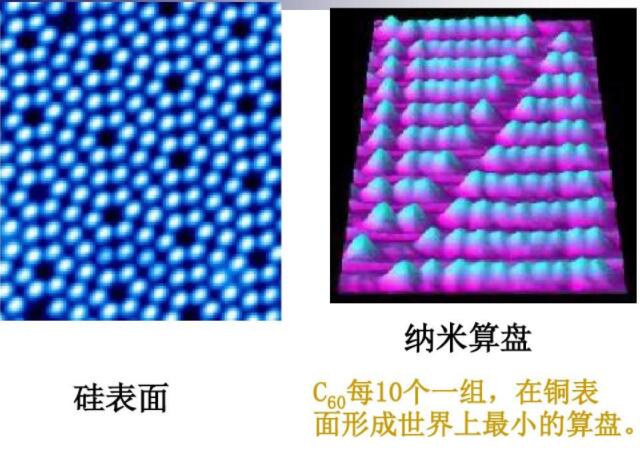

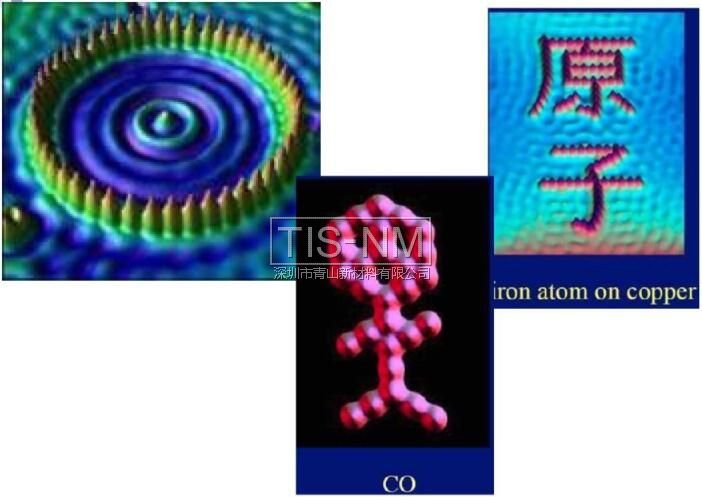

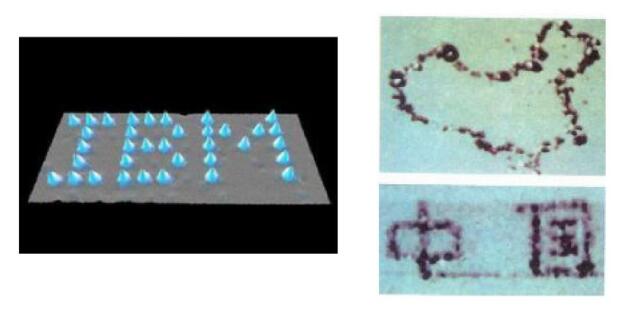

1990年美國國際商用機器公司在鎳表面用35個氙原子排出“IBM”。

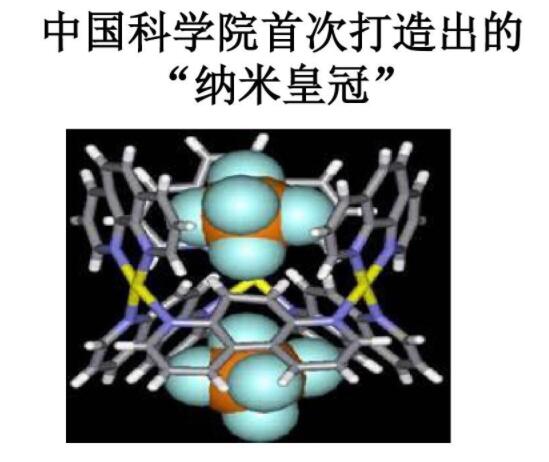

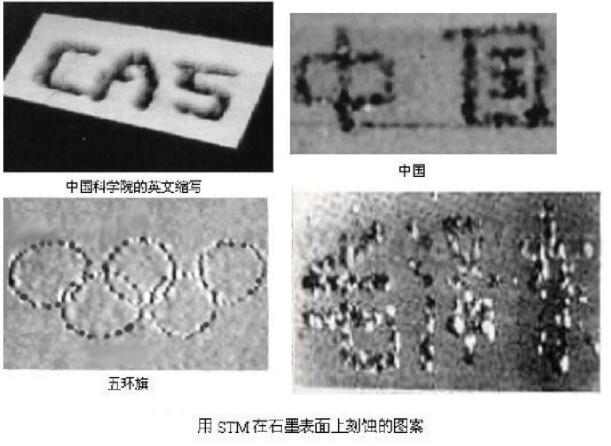

中國科學院北京真空物理實驗室自如地操縱原子成功寫出“中國”二字，標志著我國開始在國際納米科技領域占有一席之地。

C₆₀

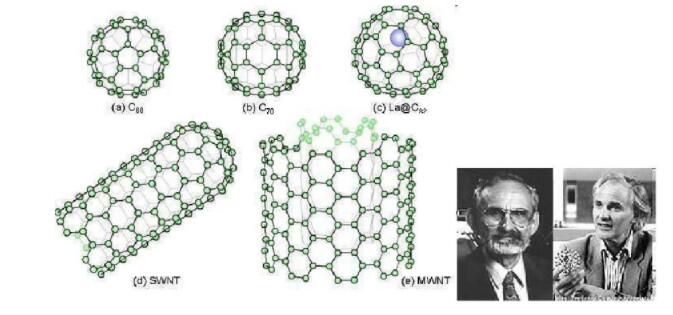

1985年Smalley(2005.10去世)與英國的Kroto等人在瑞斯（Rice）大學的實驗室采用激光轟擊石墨靶，并用甲苯來收集碳團簇、通稱為C₆₀。

二、納米材料的概念

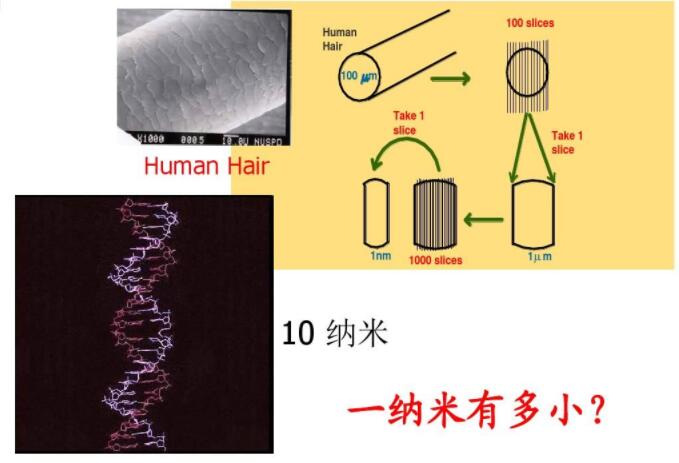

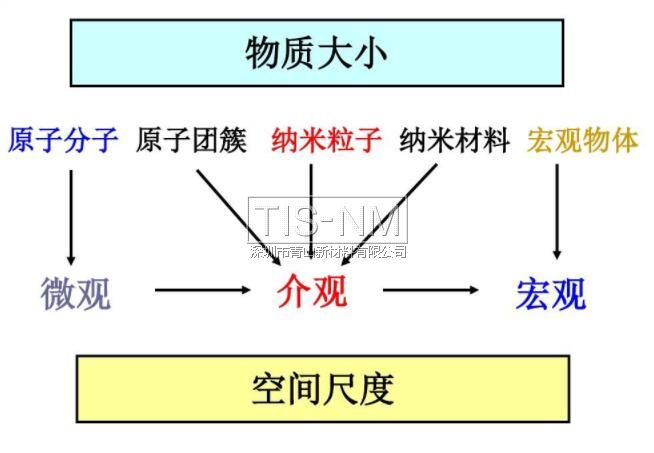

納米材料是指在三維空間中至少有一維處于納米尺度范圍（1-100nm）或由它們作為基本單元構成的材料的單晶體或多晶體，由于晶粒細小，使其晶界上的原子數多于晶粒內部，產生高濃度的晶界。

三、納米科技研究的重要性

納米科學和納米技術是21世紀最具發展前景和國際競爭力的高新產業之一，在21世紀將改變幾乎每一件人造物體的特性。材料性能的重大改變和制造模式方法的改變，將引發一場工業革命。

它從誕生起就迅速引起世界各國尤其是大國的重視和投資研究。

納米技術是跨世紀的新學科，是國際科學界工程技術界關注的熱點，是20世紀末興起的一個高科技領域。

納米技術將對面向21世紀的信息技術、生命科學、分子生物學、新材料等領域具有重大意義，它將會是一項重大的技術革命，必將引起21世紀的又一次產業革命。

納米科技的戰略地位

制定階段

美國：1998，克林頓總經主持內閣會議，訂立國家納米發展規劃;

日本：1999，森喜朗首相主持內閣會議，訂立國家納米發展規劃;

中國：2000，朱镕基總理召見中科院副院長白春禮院士，成立國家納米發展協調領導小組。

實施階段

90年代初期，美國正式把納米技術列為“國家關鍵技術”，新世紀伊始，又發布了《納米技術：要引發下一場工業革命》。在其后的十年間相繼成功研發了各種新型納米粉體、納米芯片、納米傳感器等眾多具有代表性的產品;

歐洲在1993年提出的9項未來發展關鍵中，4項涉及納米技術;

日本也在大力積極參與到納米研究中，提出納米技術將作為重振日本經濟的“立國之本”。

中國作為國際上為數不多的率先開展納米技術研究的國家，在納米領域取得了許多舉世矚目的成就。2001年，我國制定了《納米產品標準及技術標準》，2005年批準并發布了七項納米技術標準。一項項的成果表明我國納米技術的研究和發展均處于世界前列，這也為我國納米技術的后續研究發展奠定了堅實的基礎。

四、納米材料的分類

按結構可分為

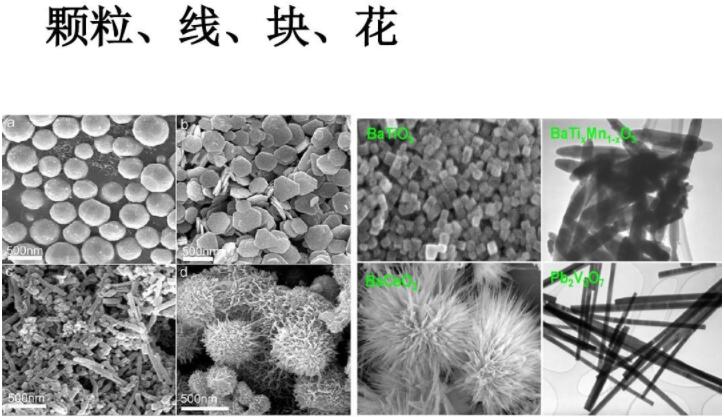

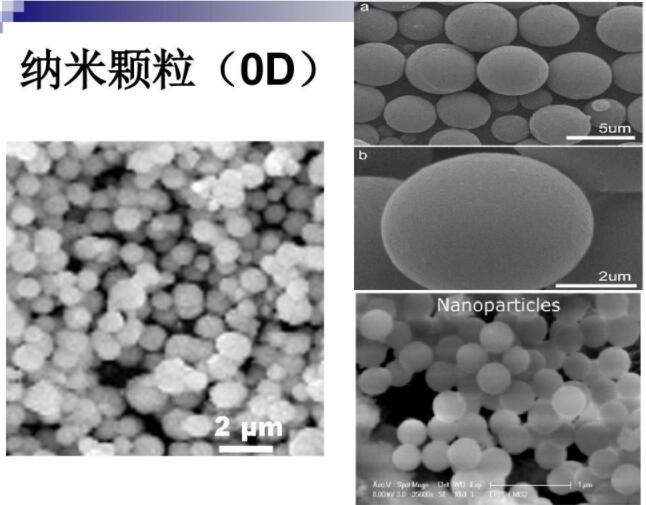

（1）零維納米材料：指空間三維尺度均在納米尺度以內的材料，如納米粒子、原子團簇等。

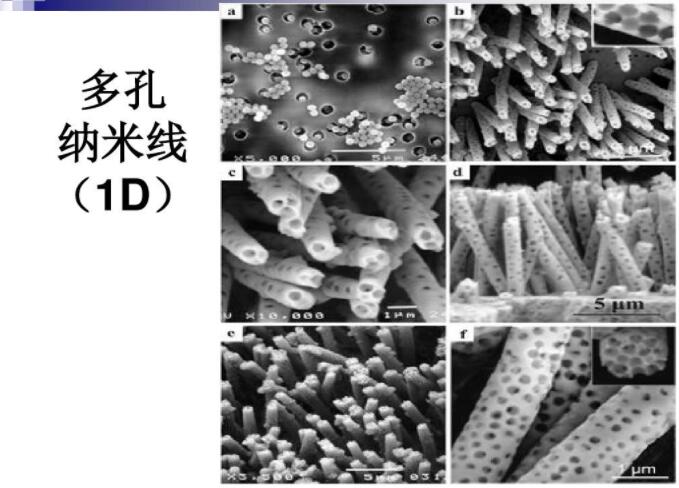

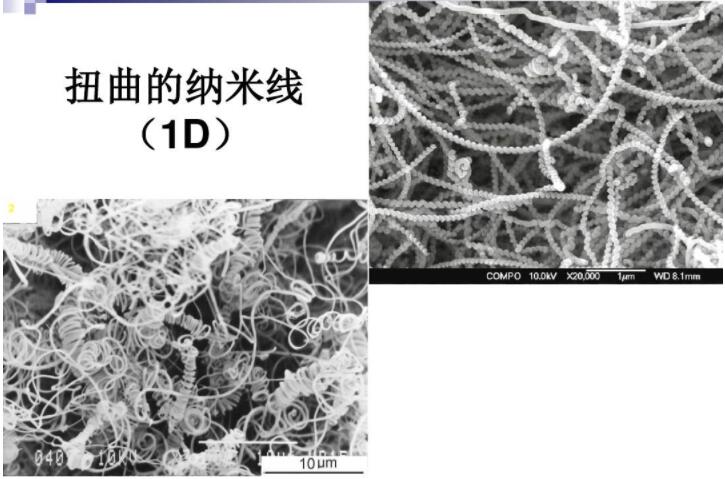

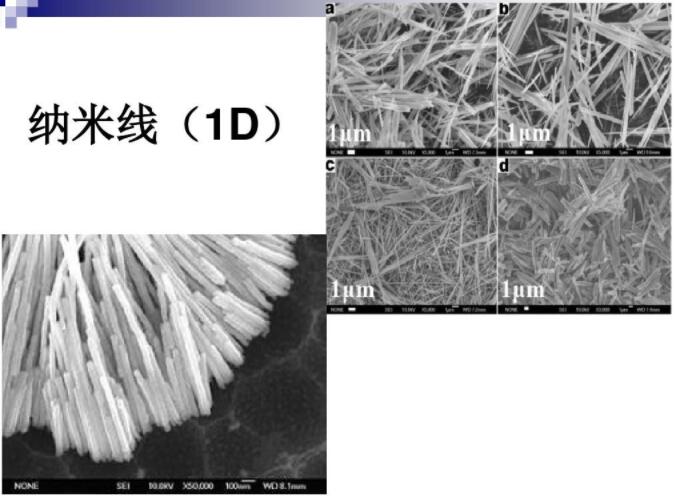

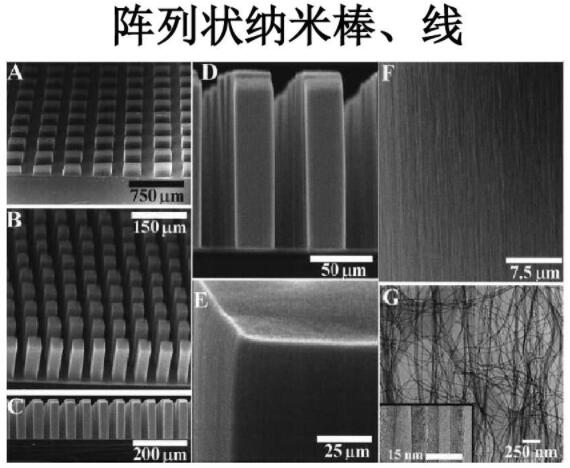

（2）一維納米材料：有一維處于納米尺度的材料，如納米線、納米管。

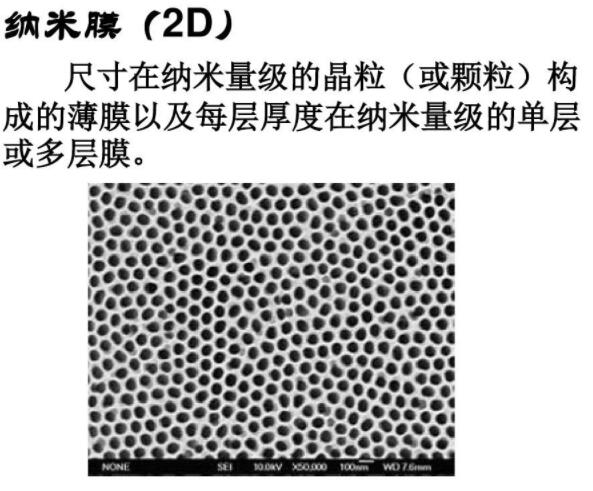

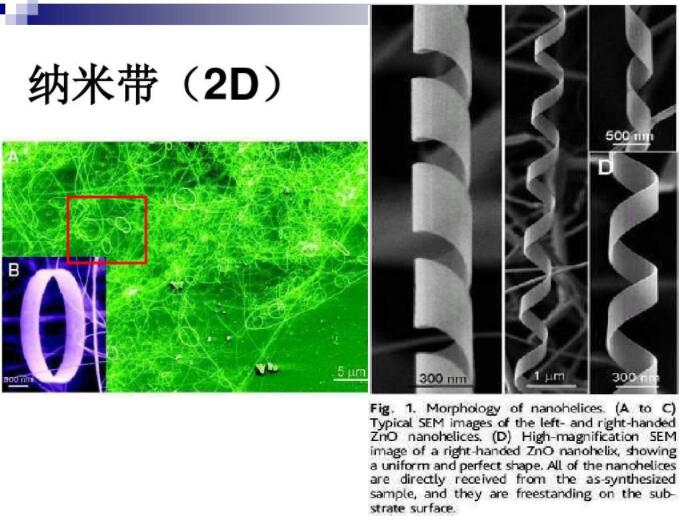

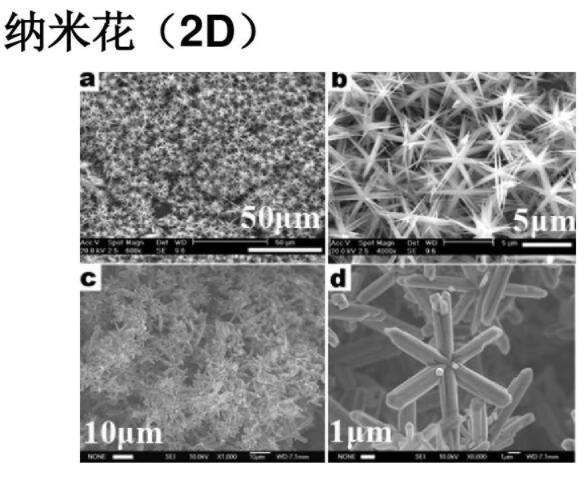

（3）二維納米材料：在三維空間有二維在納米尺度的材料，如超薄膜。

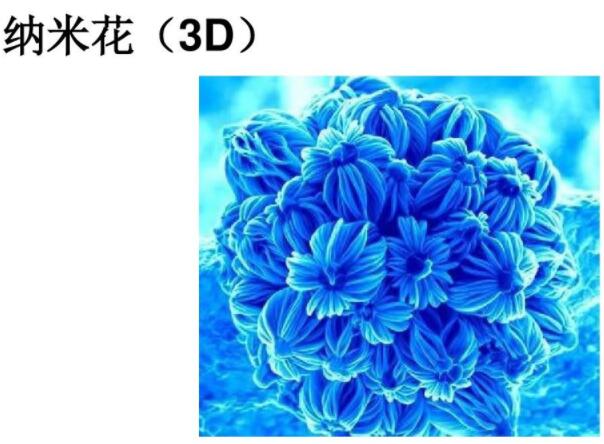

（4）三維納米材料：納米固體材料，超微顆粒，組裝納米材料。

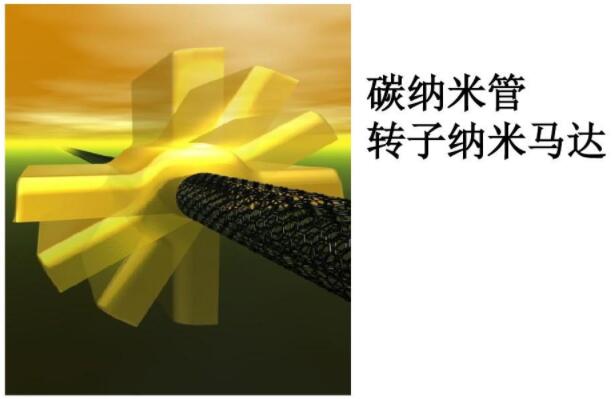

奇妙的碳納米管

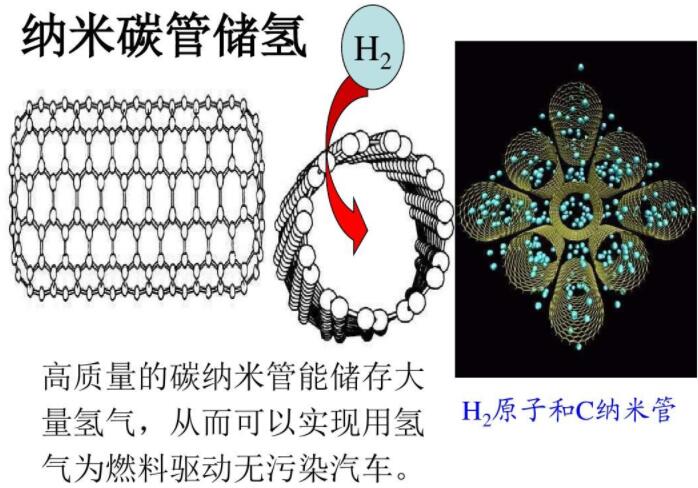

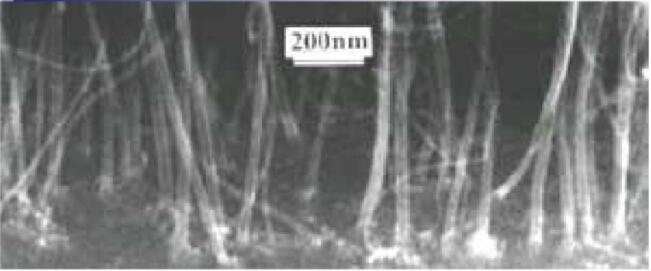

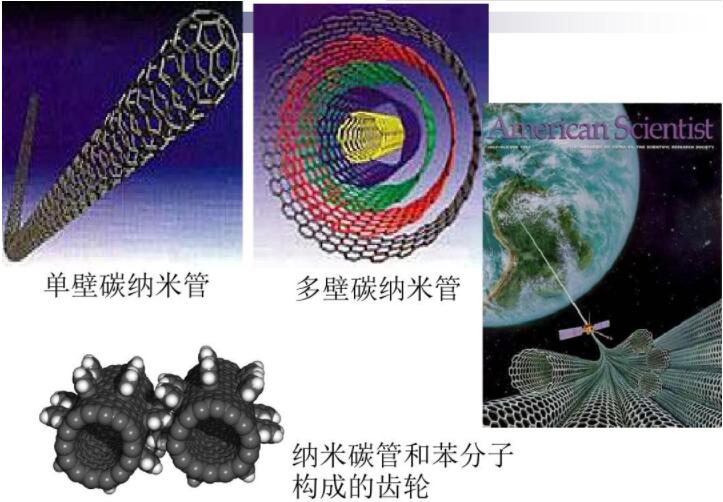

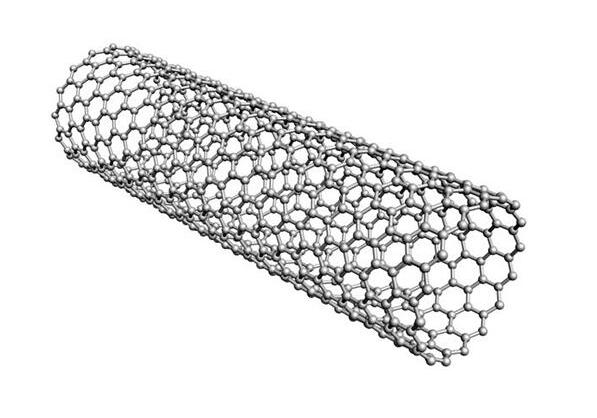

這是石墨中一層或若干層碳原子卷曲而成的籠狀“纖維”，內部是空的，外部直徑只有幾到幾十納米，長度可達數微米甚至數毫米。

碳納米管本身有非常完美的結構，意味著它有好的性能。它在一維方向上的強度可以超過鋼絲強度，它還有其他材料所不具備的性能：非常了的導電性能、導熱性能和電性能。

碳納米管尺寸盡管只有頭發絲的十萬分之一，但它的導電率是銅的1萬倍，它的強度是鋼的100倍而重量只有鋼的六分之一。它像金剛石那樣硬，卻有柔韌性，可以拉伸。它的熔點是已知材料中最高的。

本文地址：http://www.ypai.cc/html/jishuyanfa/133.html

納米材料的結構

一、表面效應

定義

固體表面原子和內部原子多處于不同環境下，當粒子直徑比原子直徑大時，表面能可以忽略，當粒子直徑逐漸接近原子直徑時，表面原子的數目及作用不能忽略，這時粒子的比表面積、表面能、表面結合能都發生很大的變化。由此引起的種種特殊效應稱為表面效應。

特性

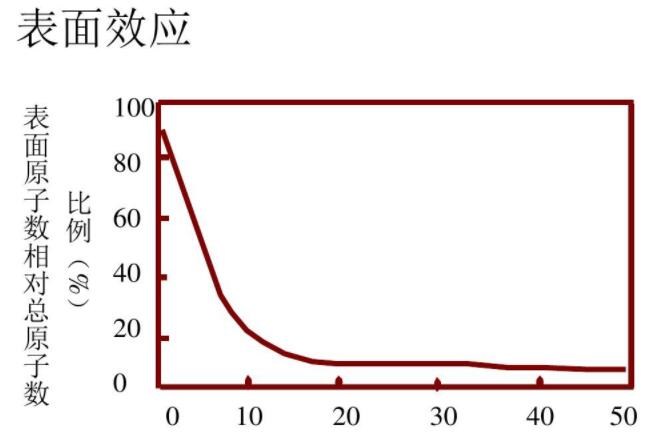

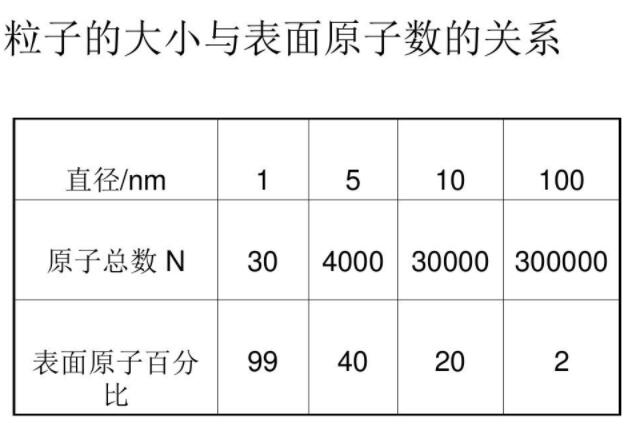

粒子小，比表面積急速變化增大，表面原子數增多，表面能高，原子配位不足，使得表面原子具有高活性，不穩定，易結合。

納米顆粒的表面效應——活性

高活性

      超微顆粒的表面具有很高的活性，在空氣中有些金屬顆粒會迅速氧化而燃燒。如果將金屬銅或鋁做成幾個納米的顆粒，一遇到空氣就會產生激烈的燃燒，發生爆炸。

應用

      用納米顆粒的粉體做成火箭的固體燃料將會有更大的推力，可以用作新型火箭的固體燃料，也可用作烈性炸藥。

二、小尺寸效應

（條件）當超細微粒的尺寸與光波波長、德布羅意波長以及超導態的相干長度或者透射深度等物理特征尺寸相當或更小時，（現象）晶體周期性的邊界條件將被破壞;非晶態納米顆粒表面層附近原子密度減小，（結果）導致聲、光、電、磁、熱力學等特性呈現新的小尺寸效應。

小尺寸效應的體現

特殊的光學性質——顏色加深

超微納米顆粒的不穩定性

納米微粒的熔點降低

三、量子尺寸效應

定義

      當粒子尺寸下降到某一值時，金屬費米能級附近的電子能級由準連續變?yōu)殡x散能級的現象和納米半導體微粒存在不連續的最高被占據分子軌道和最低未被占據的分子軌道能級，能隙變寬現象均稱為量子尺寸效應。

例：粗晶下的難以發光的間隙半導體材料Si、Ge等，粒徑減小到納米級時表現出明顯的發光現象，粒徑越小光強越強。

細晶強化效應 材料硬度和強度隨著晶粒尺寸的減小而增大，導電性改變。

四、宏觀量子隧道效應

定義

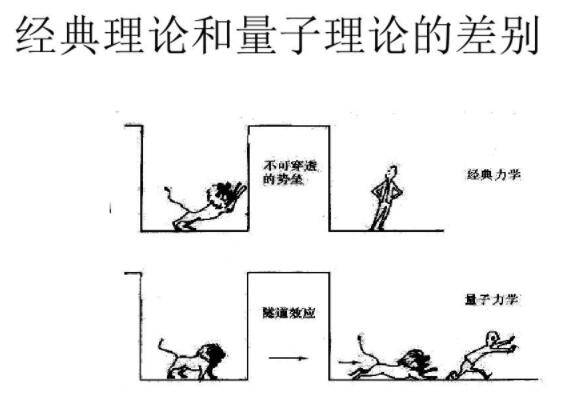

宏觀量子隧道效應是基本的量子現象之一，即當微觀粒子的總能量小于勢壘高度時，該粒子仍能穿越這一勢壘。近年來，人們發現一些宏觀量，例如微顆粒的磁化強度，量子相干器件中的磁能量等亦有隧道效應，稱為宏觀的量子隧道效應。

納米材料的性能

一、力學性能

力學性能

（1）晶界結構缺陷、晶界滑移、位錯運動

（2）楊氏模量減小，硬度提高

納米材料晶界原子間隙的增加，使其楊氏模量減小，硬度提高（楊氏模量是表征在彈性限度內物質材料抗拉或者抗壓的物理量，在物體的彈性限度內，應力與應變成正比，比值被稱為材料的楊氏模量）。

（3）強度和硬度高

晶粒減小到納米級，材料的強度和硬度比粗晶材料提高4-5倍。

二、電學性能

晶界上原子體積分數增加，納米材料的電阻高于同類粗晶材料。

納米材料在磁場中材料電阻減小的現象十分明顯。磁場中粗晶電阻僅下降1%-2%，納米材料可達50%-80%，這個性質很重要。

三、磁學性能

超順磁狀態

納米粒子尺寸小到一定臨界值時，進入超順磁狀態。

例如：20nm的純鐵粒子的矯頑力是大塊鐵的1000倍;但當尺寸再減小時，其矯頑力而有時下降到零，表現出超順磁性。

納米材料隨著晶粒尺寸的減小，樣品的磁有序狀態將發生改變。粗晶狀態下為鐵磁性的材料，當顆粒尺寸小于某一臨界值時，矯頑力趨向于0，轉變?yōu)槌槾艩顟B(tài)。

這是由于納米材料中晶粒取向是無規則的，因此，各個晶粒的磁距也是混亂排列的，當小晶粒的磁各向異性能減小到與熱運動能基本相等時，磁化方向就不再固定在一個易磁化方向而作無規律變化，結果導致超順磁性的出現。

磁熱性質

在非磁或者弱磁基體中包含很小的磁微粒。當其處于磁場中，微粒的磁旋方向與磁場相匹配，增加了磁有序性，降低了系統的熵，若過程絕熱，樣品溫度將升高。

比熱大

納米材料中，界面原子排列混亂，原子密度低，原子間耦合較弱，導致納米材料的比熱比粗晶大。

納米微粒的熔點、燒結溫度、晶化溫度比常規粉體低得多（納米材料的表面性質決定）。

例如：通常大尺寸金屬的熔點是固定的，超細化后卻發現其熔點顯著降低，當顆粒小于10nm量級時尤為顯著。

化學活性高

納米材料比表面積大，界面原子數多，界面原子區域原子擴散系數高，原子配位不飽和性，使得納米材料具有較高的化學活性。

催化活性提高到幾十倍到上百倍。

納米材料的應用

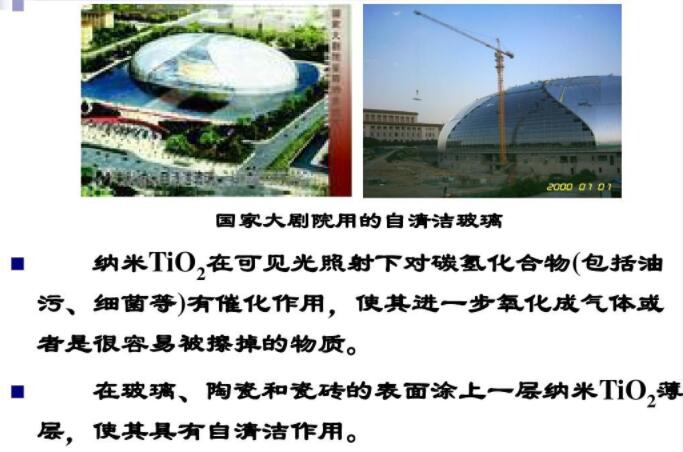

一、納米二氧化鈦及其復合氧化物

應用

（1）光催化劑：TiO2/SnO2復合氧化物較單一級線TiO2 有較高的光催化活性。

（2）紫外吸收劑（化妝品）

（3）其他用途（光過濾等）

（4）環境保護（降解有機物、農藥、垃圾）

二、納米二氧化硅

1、優勢

納米二氧化硅是極其重要的高科技超微細無機新材料之一，因其粒徑很小，比表面積大，表面吸附力強，表面能大，化學純度高、分散性能好、熱阻、電阻等方面具有特異的性能，以其優越的穩定性、補強性、增稠性和解變性，在眾多學科及領域內獨具特性，有著不可取代的作用。

2、應用

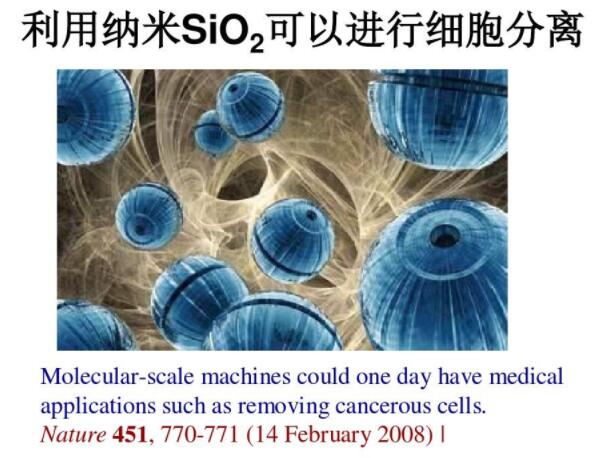

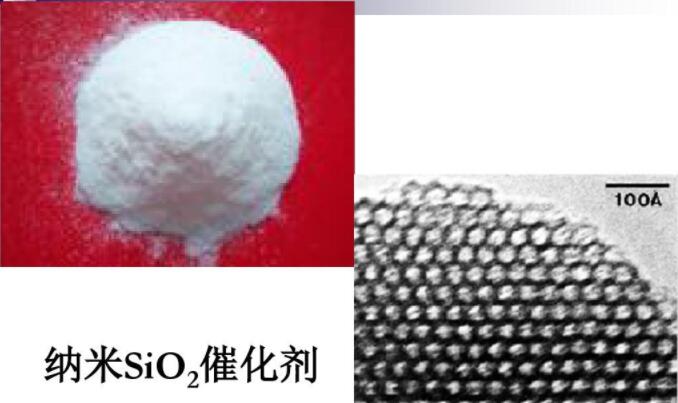

納米二氧化硅俗稱“超微細白炭黑”，廣泛用于各行業作為添加劑、催化劑載體，石油化工，脫色劑，消光劑，橡膠補強劑，塑料充填劑，油墨增稠劑，金屬軟性磨光劑，絕緣絕熱填充劑，高級日用化妝品填料及噴涂材料、醫藥、環保等各種領域。

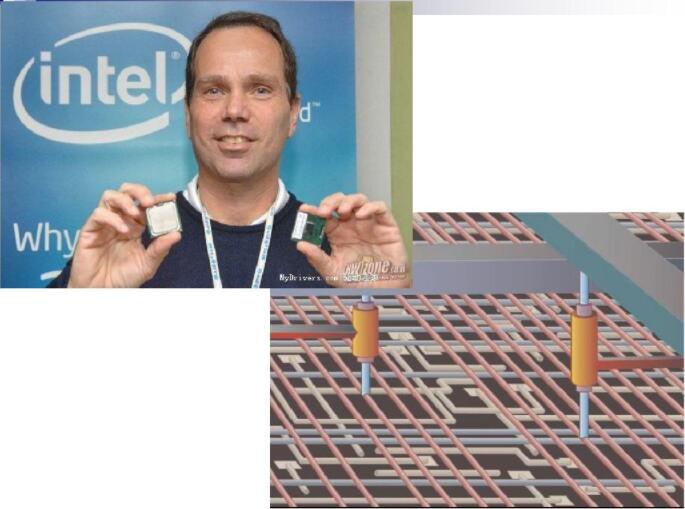

芯片制作過程中制作晶片的第一步是在晶圓上沉積一層不導電的SiO2。在晶片的后續制作過程中，二氧化硅層的成長、沉積會進行很多次。

三、納米氧化鋅

1、優勢

納米氧化鋅（ZnO）粒徑介于1-100nm之間，是一種面向21世紀的新型高功能精細無機產品，表現出許多特殊的性質，如非遷移性、熒光性、壓電性、吸收和散射紫外線能力等。

2、應用

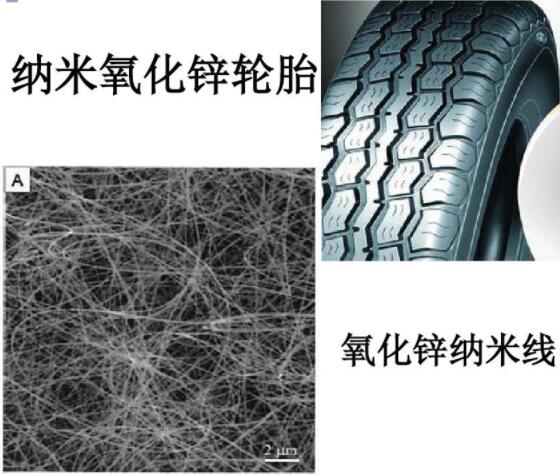

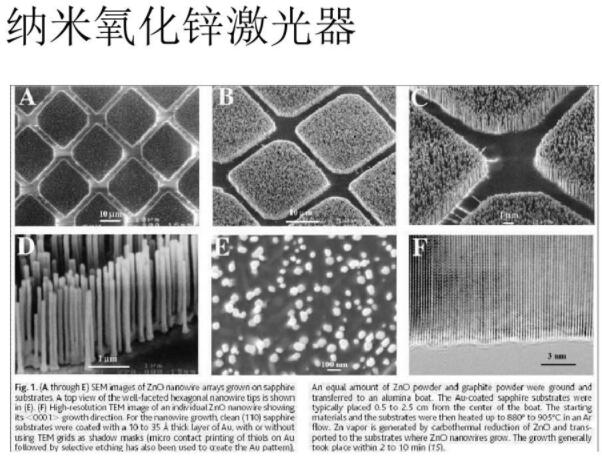

利用其在光、電、磁、敏感等方面的奇妙性能，可制造氣體傳感器、熒光體、變阻器、紫外線遮蔽材料、圖像記錄材料、壓電材料、壓敏電阻、高效催化劑、磁性材料和塑料薄膜等。

四、納米碳化硅

應用

碳化硅纖維與金屬或陶瓷制成的復合材料

（1）用作航天工業材料。碳化硅纖維復合樹脂用于制作飛機的主體和機翼，其重量減輕2/3;用于制作火箭的外殼，不僅重量輕、強度高，而且熱膨脹系數也大大減小。

（2）用作體育器材。由于該材料質輕、強度高、耐熱性能好，可以廣泛用于制造賽艇、寬車、摩托車和輕快自行車;也可制造網球拍、跳桿等。

（3）用作醫療器材。由于該材料的X射線透過性強、材質強度高，用于制造X光機的部件和人造關節。

（4）用于特殊的地下電纜、輸水管道、橋梁等的工程材料。

（5）用于高科技領域。
