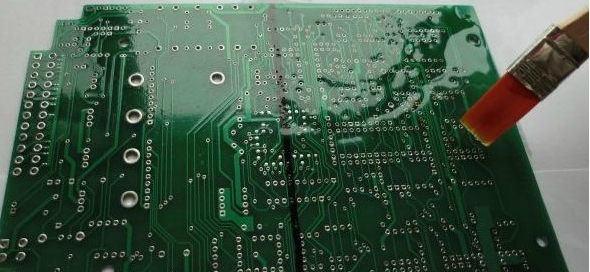

三防漆固化后的線路板還有可能會(huì)返修，這就需要把漆膜去除掉，然后才能更換元件。這里列舉幾種常見三防漆的去除方法。

一、加熱法

不到萬(wàn)不得已不建議采用此方法。加熱法的具體操作是，一般采用電烙鐵，直接加熱到一定溫度把三防漆漆膜燒透。但是多數(shù)固化后的三防漆膜都能耐住很高的溫度，所以在加熱時(shí)的溫度控制非常重要，既要把漆膜燒透，又不能損壞產(chǎn)品。一些對(duì)溫度較敏感的元件不適合此方法，而且此方法會(huì)使加熱區(qū)旁邊的漆膜變色或老化，會(huì)留下一些殘留物，甚至一些種類的三防漆加熱后會(huì)釋放有毒氣體，所以使用前一定要慎重。

二、微研磨法

此方法采用一種特殊的儀器，能把局部的漆膜打磨掉而不損傷產(chǎn)品，但是對(duì)操作人員的操作手法要求很高。

三、化學(xué)法

采用特定的化學(xué)溶劑溶解固化后的三防漆膜，這是最常用的方法，因?yàn)楹?jiǎn)單易行且不會(huì)對(duì)產(chǎn)品造成損害。根據(jù)不同成份的三防漆類型，需要選擇不同的溶劑（一般正規(guī)廠家都會(huì)給出建議的剝離劑）：

1. 聚氨酯：甲醇與堿性活化劑溶液或乙二醇醚與堿性活化劑溶液，也可以用甲苯二甲苯；

2. 丙烯酸：二氯甲烷，氯仿，酮類，丁內(nèi)酯，乙酸丁酯；

3. 硅酮：二氯甲烷，還有一些烴類；

4. 環(huán)氧樹脂：徹底去除幾乎不可能，小區(qū)域可以用二氯甲烷加酸性活化劑，結(jié)合藥用棉簽擦拭。

5. 關(guān)于UV膠，比較特殊，因?yàn)槭墙宦?lián)反應(yīng)，和濕氣反應(yīng)后固化程度高，硬度和附著力都很高，很難用溶劑溶解，雖然一般的廠家也會(huì)給出配套的剝離劑，但都是在24小時(shí)或12小時(shí)以內(nèi)，一旦完全固化，就不能產(chǎn)生作用。對(duì)于這種情況，一般還是建議采用前兩種方法，即加熱法或微研磨法。

關(guān)于最新的線路板三防材料TIS-NM PCB納米涂層在返修時(shí)就顯得格外簡(jiǎn)單，在需要更換的元件上直接進(jìn)行焊接，當(dāng)烙鐵頭溫度達(dá)到300度以上時(shí)納米涂層自然被破壞，就是說(shuō)可以不用借助其它溶劑直接達(dá)到返修目的，并且不燃燒，在傳統(tǒng)原料三防漆的完美替代。
