無溶劑三防漆特性
●對材料無腐蝕性
●憎水性及憎水遷移性強，防潮性好
●更好的附著力
●施工方便
●無溶劑
無溶劑硅基三防漆是一種單組份三防漆，常溫下自然固化。固化后的涂層具有優(yōu)良的電氣絕緣性能和化學穩(wěn)定性，能耐水、耐臭氧、耐氣候老化，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。
通常情況下，硅基三防漆需依靠溶劑進行稀釋，以增加其流動性，TIS-NM環(huán)保無溶劑三防漆在無溶劑的情況下保持產(chǎn)品低粘度和良好的流動性，同時使產(chǎn)品發(fā)揮出較強的附著力，同類型的很多三防漆產(chǎn)品目前還無法兼顧這幾個技術(shù)難點。
無溶劑三防漆性能指標
| 序號 | 項目 | 單位 | 技術(shù)指標 | 檢測標準 | |
| 固化前 | 1 | 外觀 | / | 半透明乳白色流動體 | 目測 |
| 2 | 表干時間（25℃） | min | 5 | GB/T 1728 | |
| 3 | 粘度 | mPa·s | 500 | GB/T 10247 | |
| 4 | 實干時間 | h | 22 | GB/T 1728 | |
| 固化后 | 5 | 附著力 | 級 | 1 | GB/T 1720 |
| 6 | 拉伸強度 | MPa | 1.5 | GB/T 528 | |
| 7 | 斷裂伸長率 | % | 100 | GB/T 528 | |
| 8 | 擊穿強度 | kV/mm | 27 | GB/T 1695 | |
| 9 | 體積電阻率 | Ω·cm | 8.9×1014 | GB/T 1692 | |

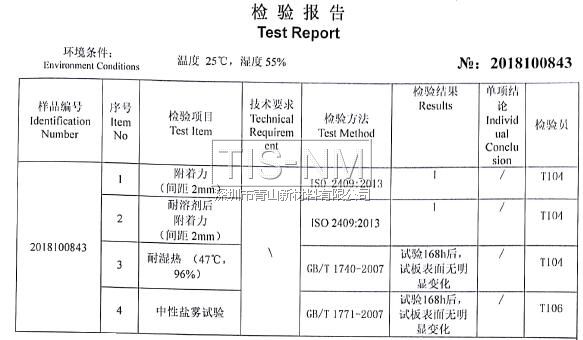

無溶劑環(huán)保三防漆檢驗報告
※ 附著力及耐溶劑后附著力均為1級，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化，中性鹽霧試驗168小時后，試板表面無明顯變化。
報告說明：
1.劃格后，用壓敏膠帶粘貼劃格區(qū)域后再觀察漆膜脫落情況。
2.試板制樣：采取噴涂方式制樣。
3.耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。
4.鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。
5.鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。
6.鹽霧試驗結(jié)束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。
無溶劑環(huán)保三防漆用途
用于電子線路板、通訊設備、變電設備、母排、電機附件、開關柜、干式變壓器、整機浸涂或噴涂，起到防潮、防靜電、絕緣作用。
無溶劑三防漆使用方法
●將需涂覆的材料表面擦拭干凈，保證被粘表面無油污、雜質(zhì)。
●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜，最終涂膜厚度應達 0.3~0.5mm。
●第一道涂膜表干后，即可再次涂覆。
●用完的毛刷、噴槍等應及時用稀釋劑洗凈，以備下次使用。
●本產(chǎn)品使用時靠接觸空氣中水分固化。施工剩余產(chǎn)品需及時密封以備下次使用。空氣中的水分含量越高，涂料干燥固化越快；溫度越高，涂料固化越快。
安全與環(huán)保
本產(chǎn)品符合環(huán)保認證，符合當下國內(nèi)安全生產(chǎn)管理部門及環(huán)保部門對電子制造等企業(yè)原材料環(huán)保、安全等各方面的要求，可在室溫下儲存與使用，無刺鼻異味。
樣品申請熱線：400-7777-029
